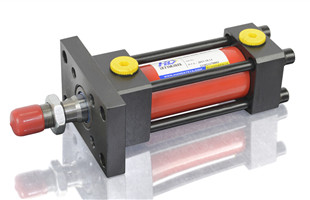

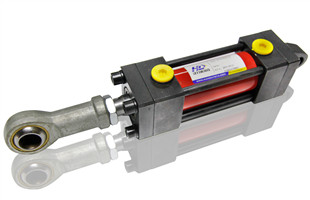

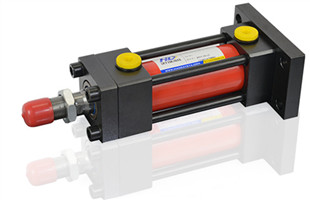

HOB重型拉桿液壓缸
瀏覽次數:1143次
分享產品HOB重型拉桿油缸,屬于雙作用油缸,前后缸蓋通過四根螺絲桿連接,拆裝維修方面,常用于模具行業、包裝機械行業等。標準HOB重型拉桿油缸,使用壓力14Mpa,試驗壓力21Mpa,由于壓力屬于中高壓,油缸各個配件強度要求足夠。
HOB重型拉桿液壓缸簡介:
HOB重型拉桿液壓油缸采用拉桿結構,靠4根螺絲桿把缸筒和前后蓋連接在一起,再用鎖緊螺母擰緊。維修方便,只要松開鎖緊螺母,即可把前蓋拿出,更換密封件或者其他配件。

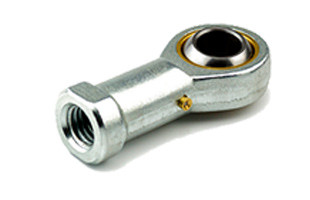

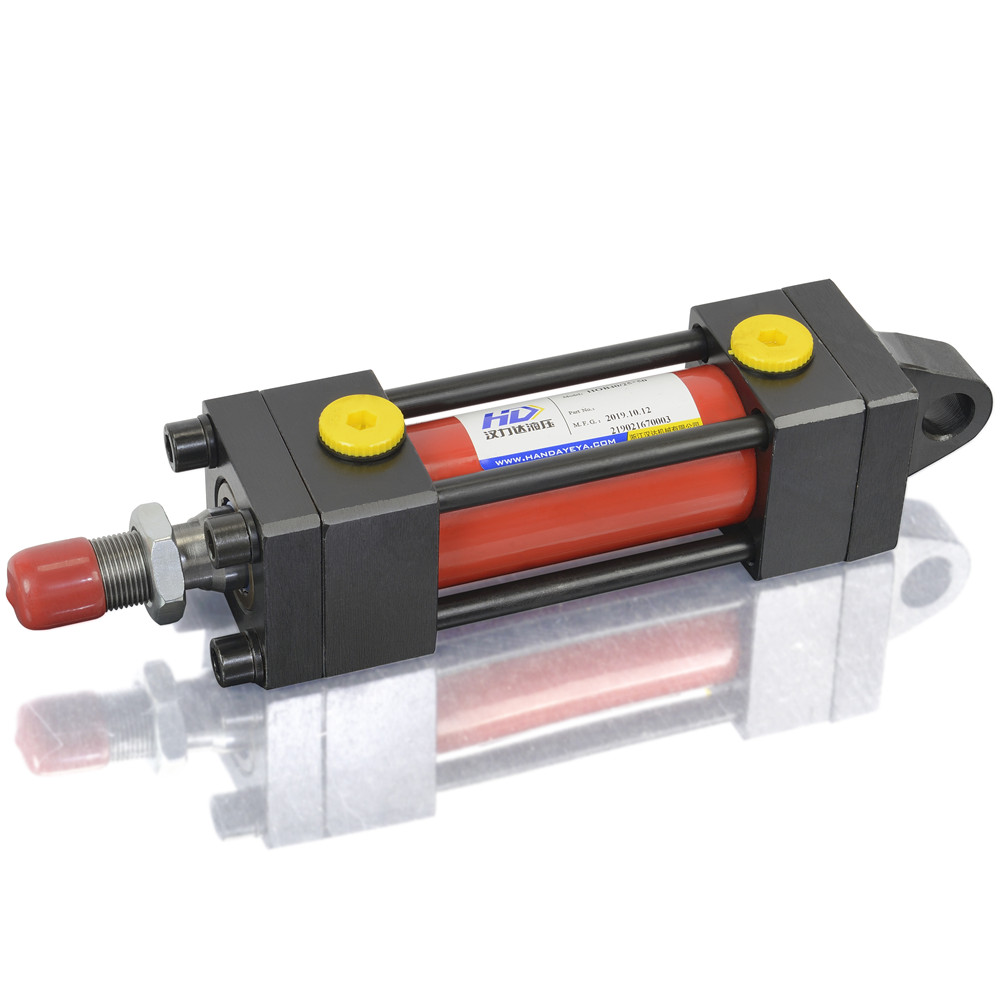

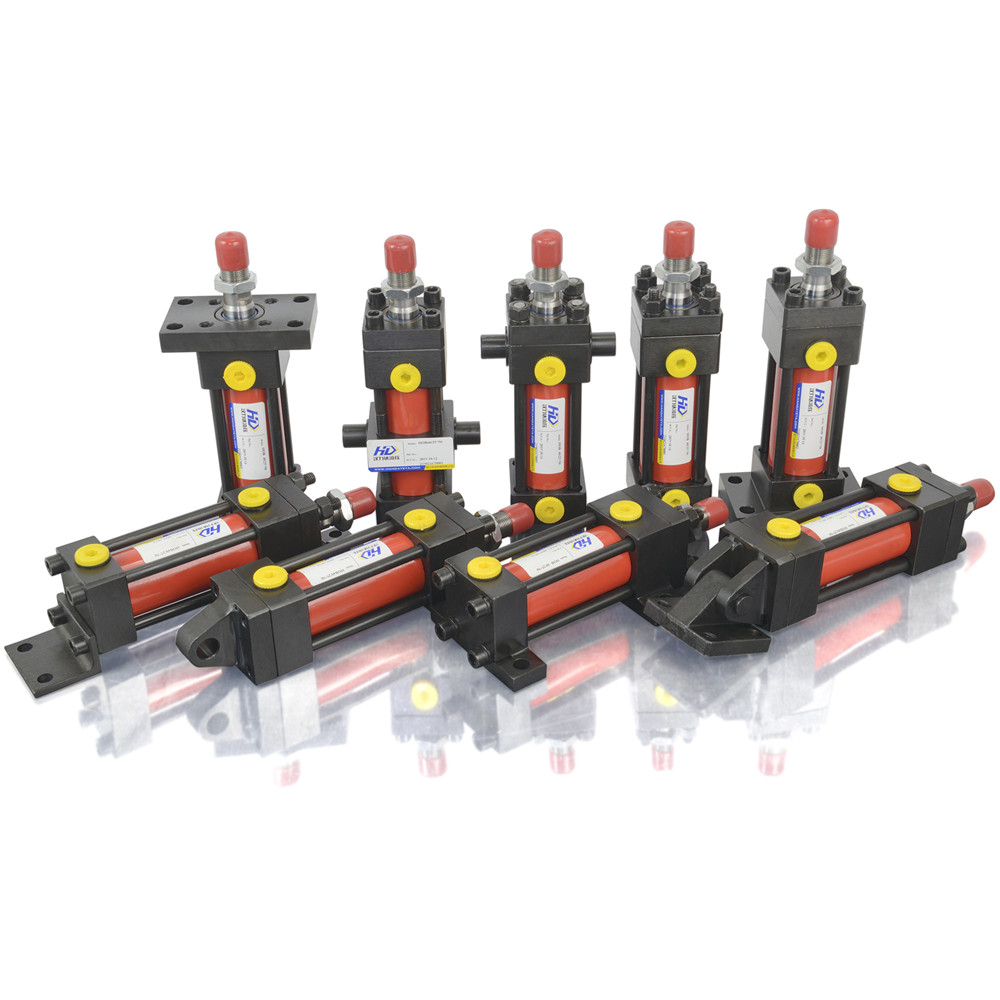

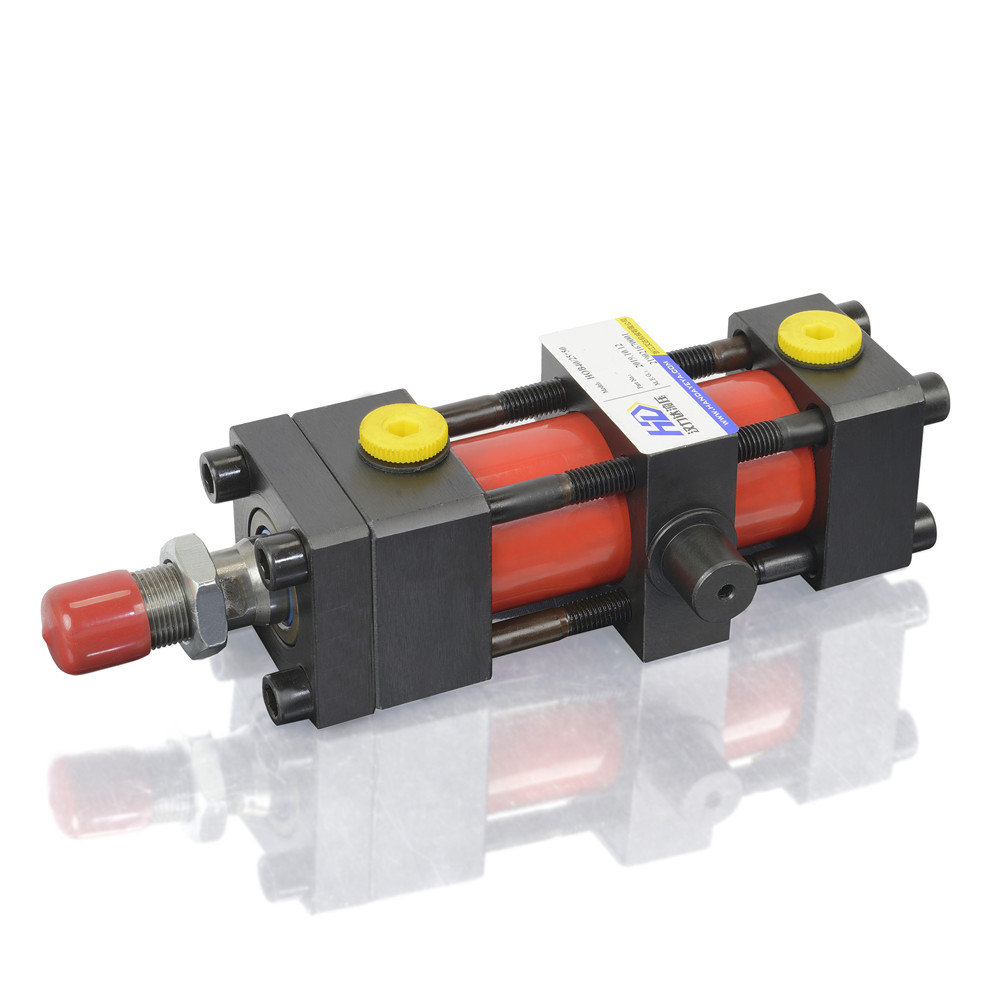

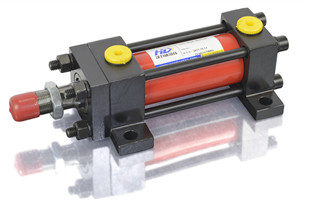

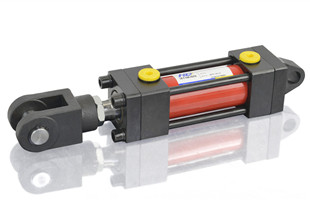

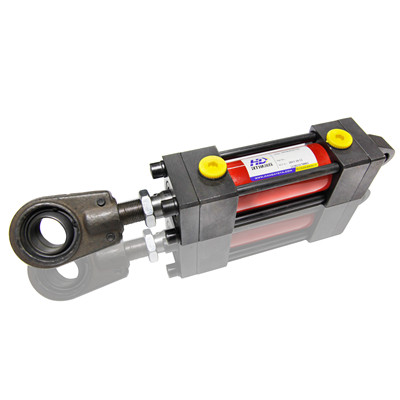

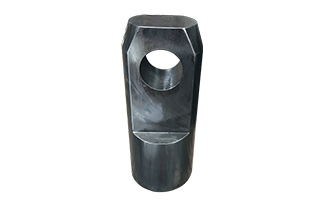

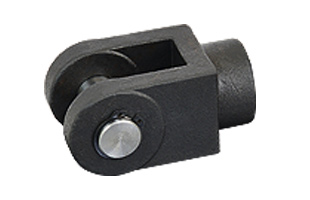

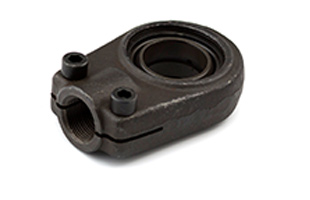

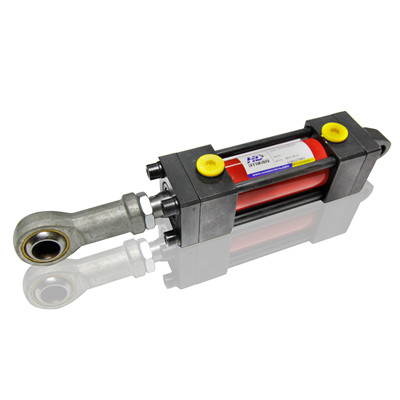

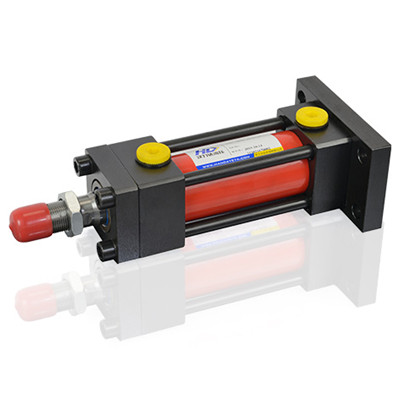

HOB重型拉桿液壓油缸安裝連接方式多樣,包括法蘭、單耳、雙耳、腳座、鉸軸,并可在活塞桿上加連接附件,比如Y型接頭,I型接頭,關節軸承等。該系列拉桿液壓油缸可做雙出桿油缸即HOD系列,并可做非標定制,1)高溫工況,采用耐高溫密封件,2)保壓要求高的工況,使用零泄露密封件,3)可加緩沖功能,4)油口可改G螺紋,5)活塞桿可按需加粗,6)加行程開關,7)可做磁感應油缸(缸筒用不銹鋼,活塞用銅材質,再加磁感應開關)。

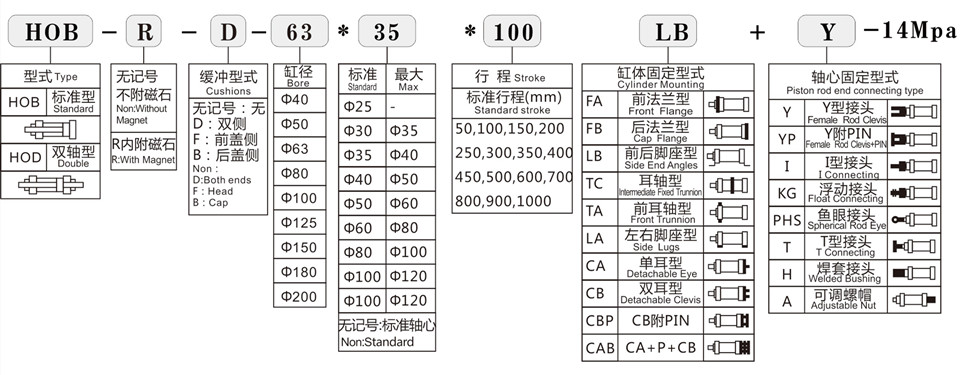

HOB重型拉桿液壓缸型號說明:

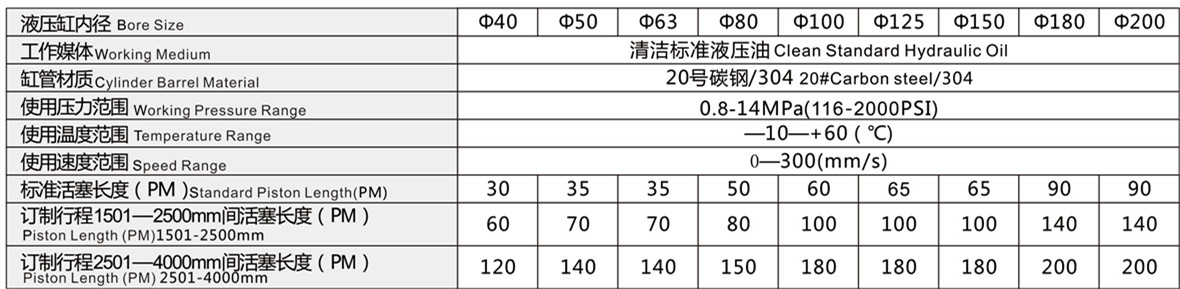

HOB重型拉桿液壓缸特性資料:

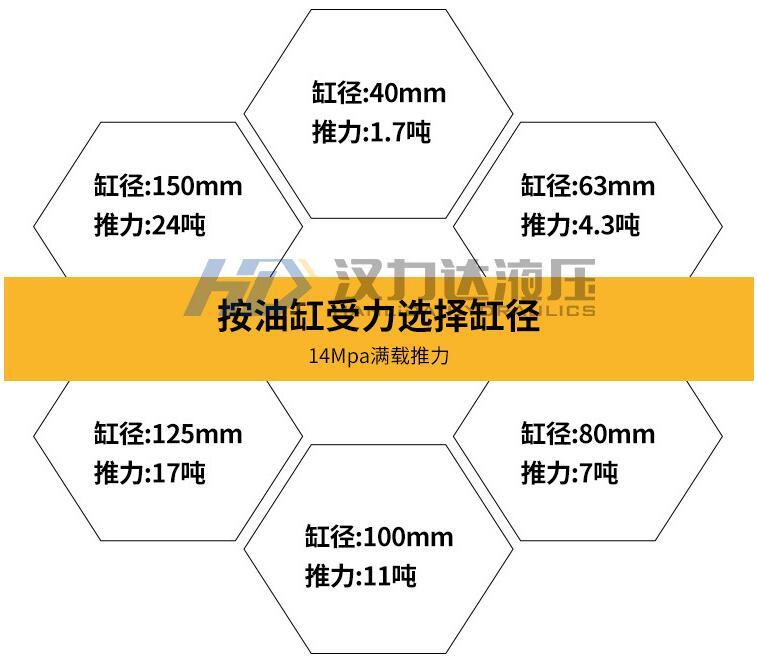

HOB重型拉桿液壓缸受力:
HOB重型拉桿液壓油缸的受力由缸徑、使用壓力決定,使用壓力小于等于14Mpa,以下為滿負載14Mpa下,各個不同缸徑所受的推力。如果受的是拉力,則要比推力小。

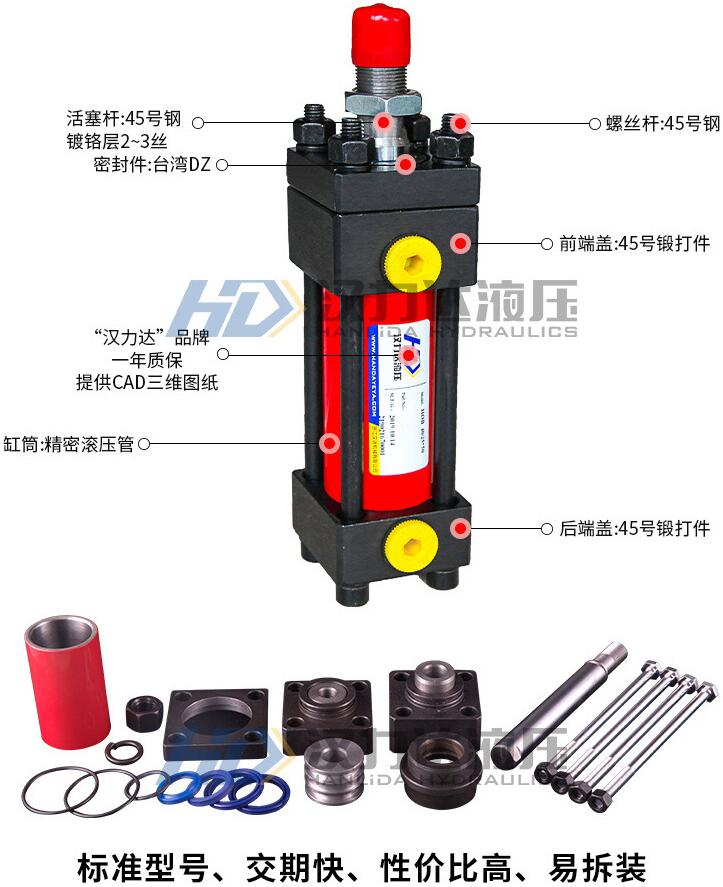

漢力達HOB重型拉桿液壓缸組成:

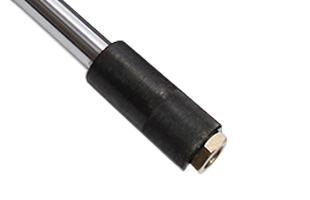

HOB重型拉桿液壓油缸由壓板、前缸蓋、后缸蓋、活塞、缸筒、活塞桿、4根螺絲桿、8個鎖緊螺母和墊片、1只活塞鎖緊螺母和墊片、1只活塞桿端配套鎖緊螺母、全套密封件、桿端防護套、油口堵塞組成。前后蓋采用的是45號缸的材質,活塞桿為45號鍍鉻層厚度2-3絲,缸筒為20號的滾壓管,拉桿材質為A3(大缸徑采用45號調質)。密封件采用臺灣DZ的品牌。

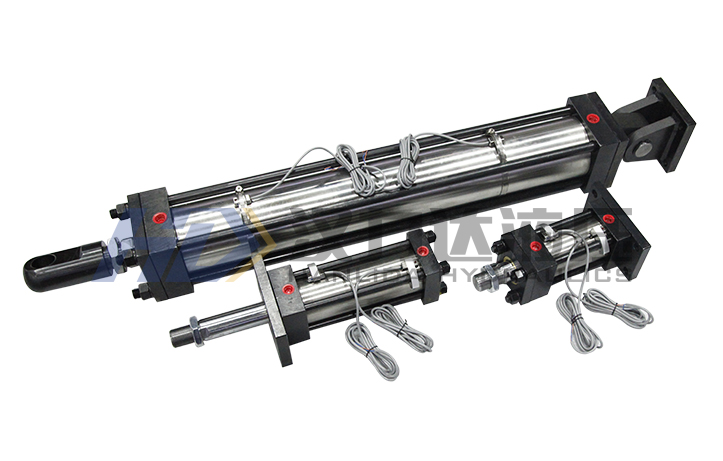

漢力達HOB重型拉桿磁感應液壓缸:
基于HOB普通拉桿油缸尺寸,將缸筒材質變更為不銹鋼材質,銅質活塞上加磁環,油缸外加磁感應開關,與電氣系統配合實現油缸行程的自動檢測。各種安裝方式均可加工成磁感應油缸。

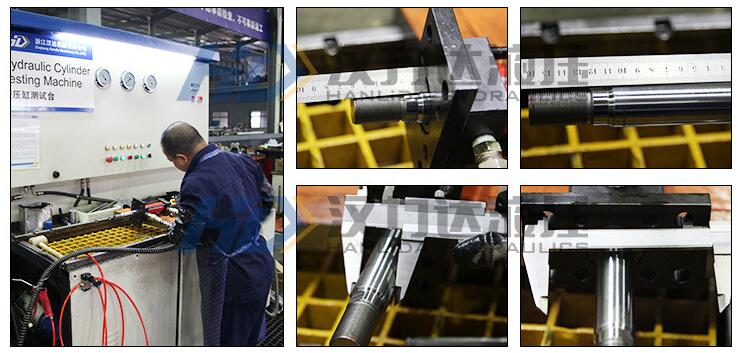

漢力達HOB重型拉桿液壓缸100%通油測試:
通油測試是在測試臺上進行的,實施步驟:測試臺的油管分別和油缸的進出油口連接,測試臺打上壓力,測試臺的油進入油缸中,通過電磁閥換向,讓油缸多走幾個來回,觀察油缸桿端、缸筒和前后蓋之間的縫隙處是否有漏油現象。測試壓力為=14Mpa*21=10.5Mpa。檢查油缸是否有做過通油測試,很簡單,收到油缸后,把油口的堵頭去掉,看里面是否油跡,有油跡說明有做過通油測試。

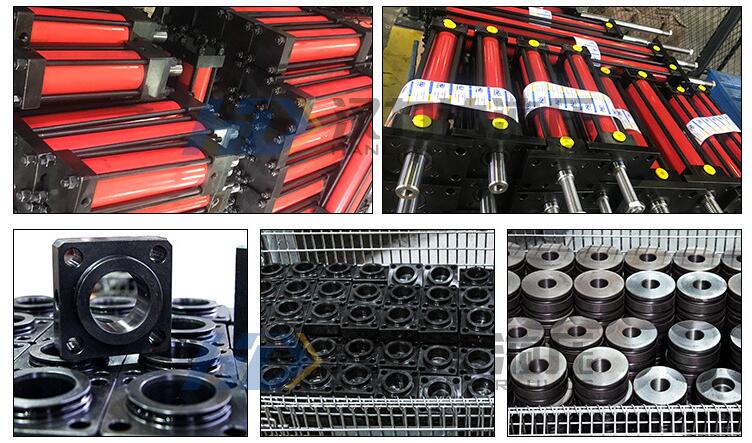

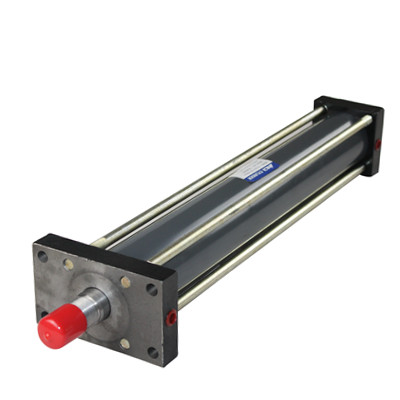

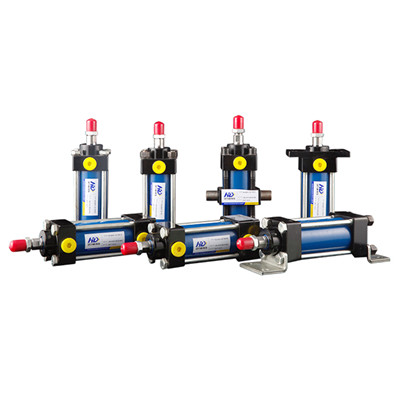

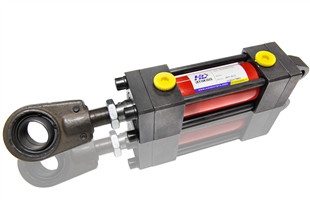

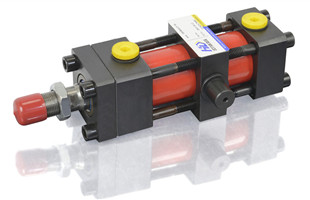

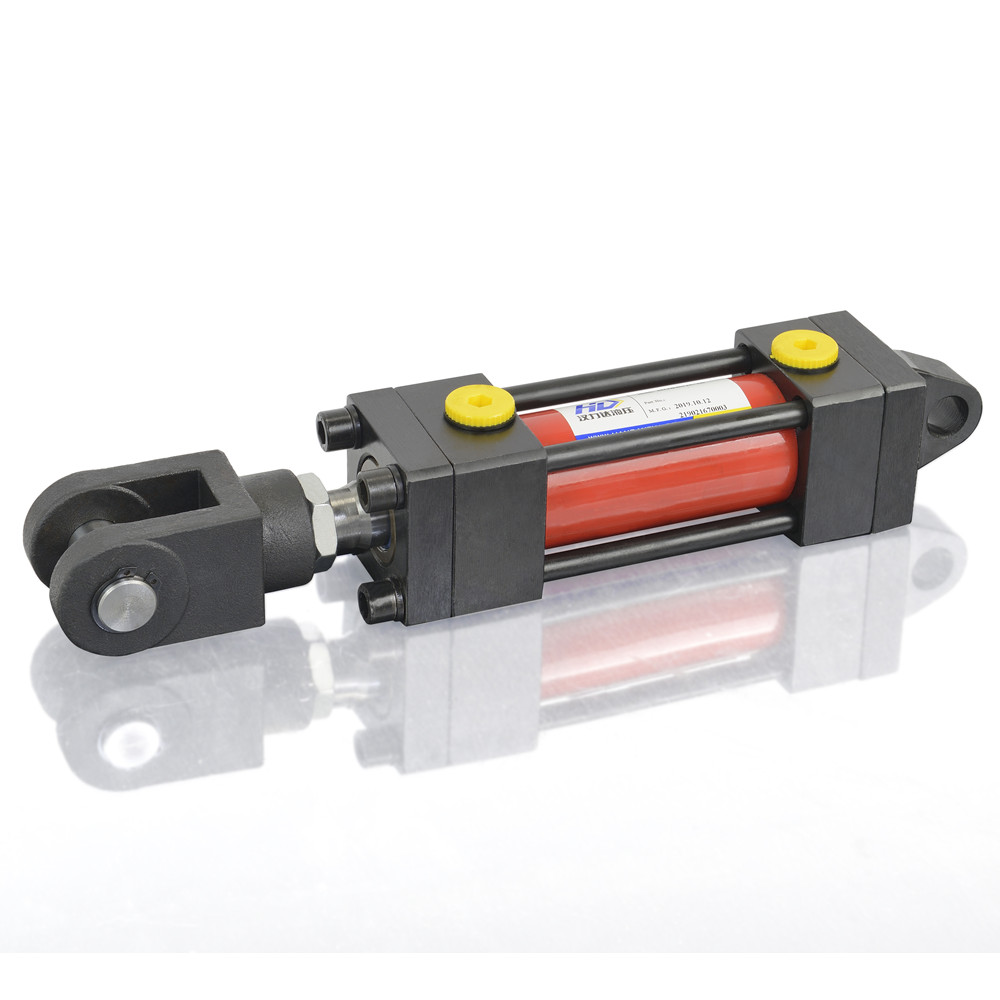

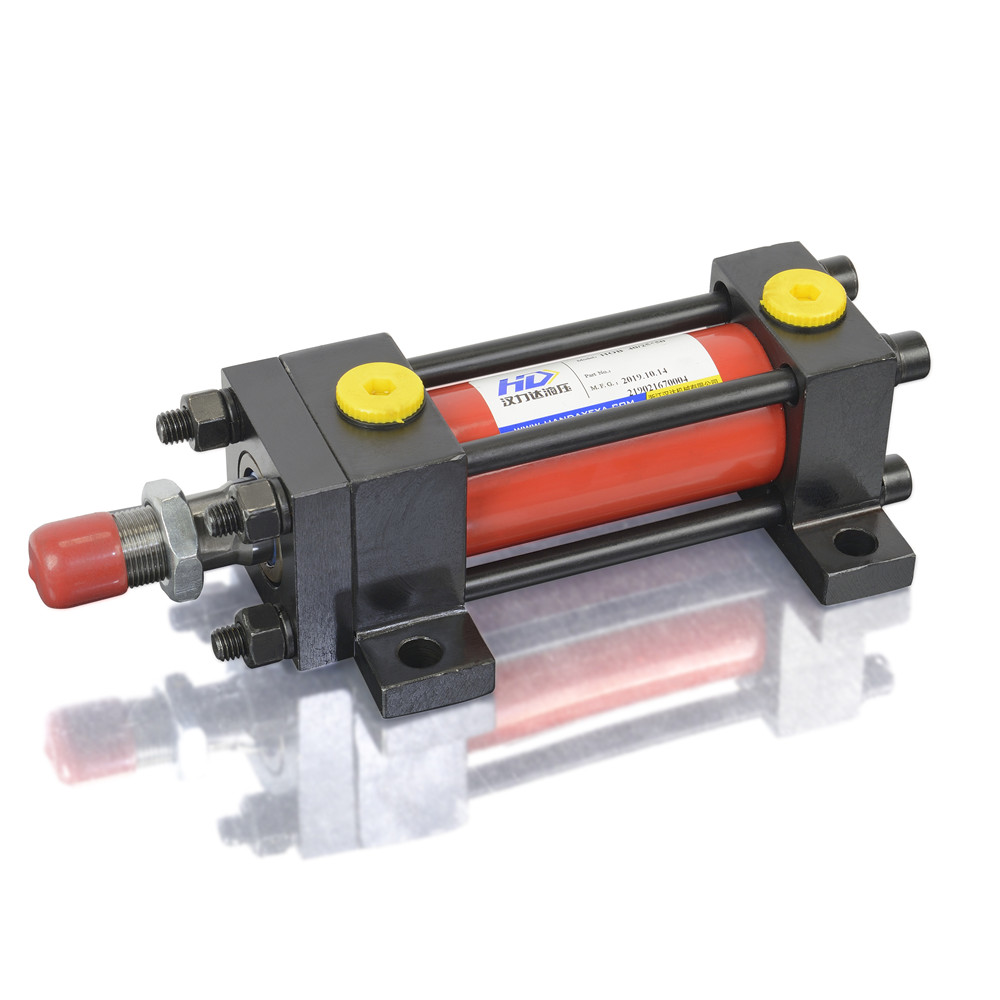

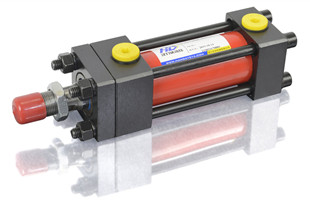

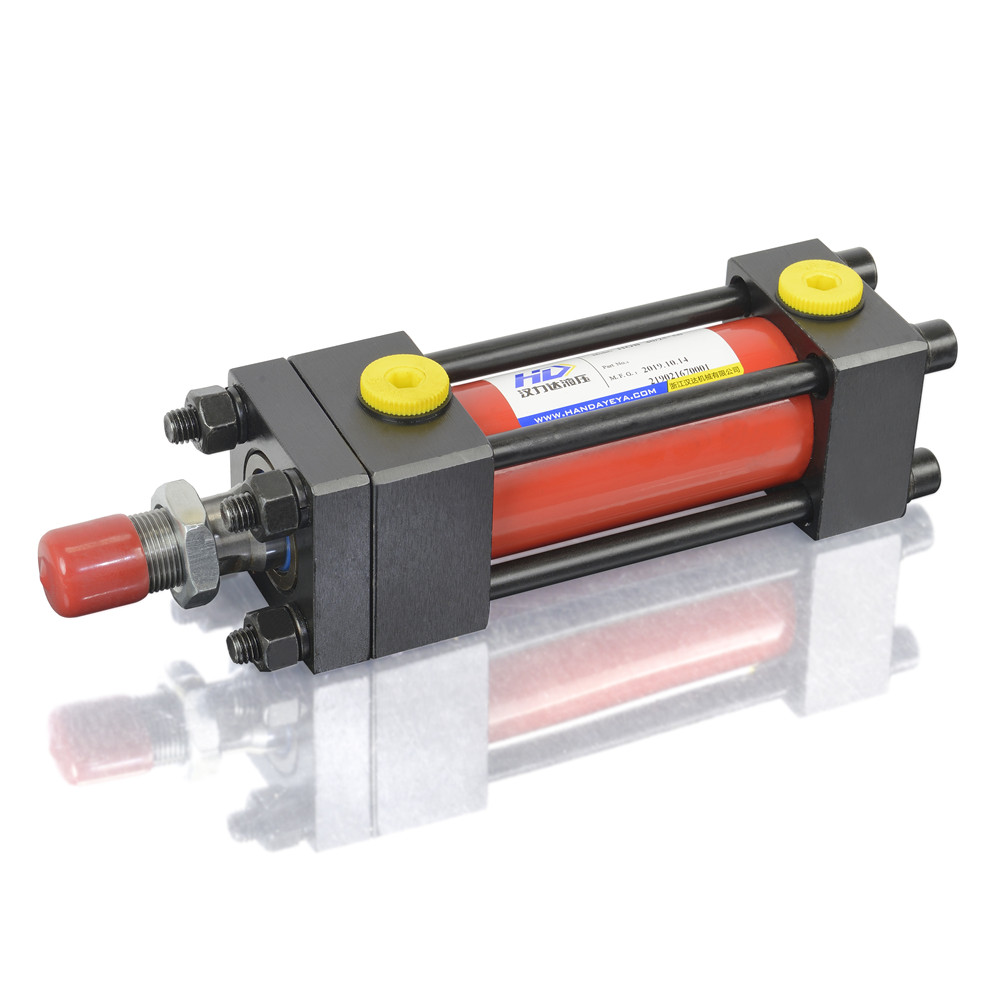

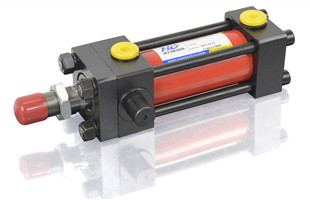

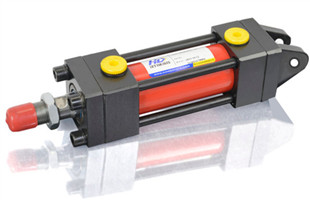

漢力達HOB重型拉桿液壓缸實拍圖:

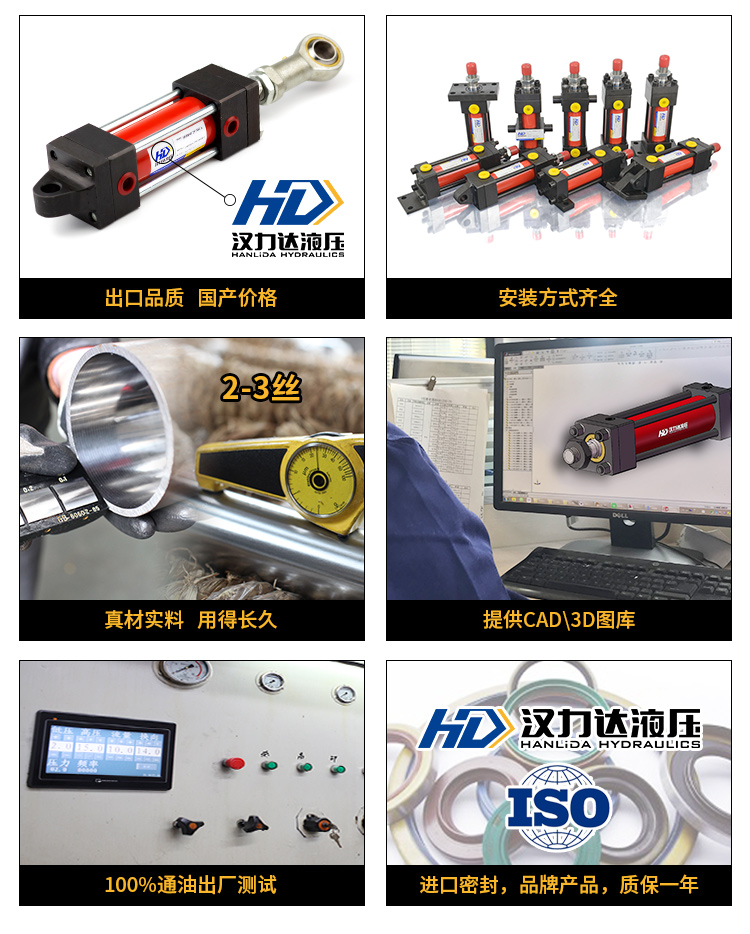

漢力達HOB重型拉桿液壓缸優勢:
提供樣本資料,CAD\三維圖庫,設計人員可參照尺寸看是否適合機器空間需求。實物的尺寸與樣本資料一致。采用嚴格的來料檢驗、出廠測試,質量可靠穩定??煞菢?biāo)定制,如量大可專門開模定制,如量少則用車削加工。

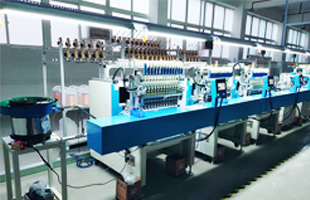

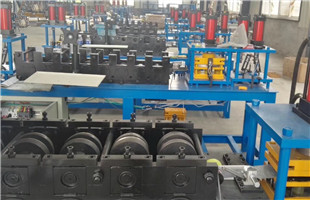

自動流水線

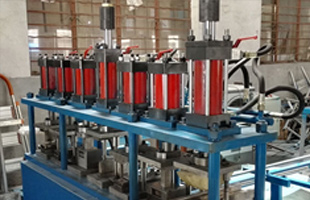

小型壓機
模具裝備
包裝機械

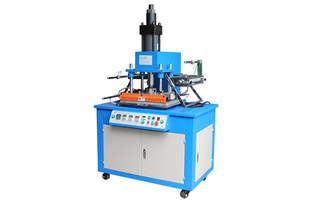

燙金機
